Comment fonctionne un plancher chauffant hydraulique ?
Le plancher chauffant hydraulique fait circuler de l'eau chaude à basse température (30-35°C) dans des tubes intégrés dans la chape du sol. Un collecteur (ou nourrice) distribue l'eau dans les différents circuits correspondant aux zones de la maison. Chaque circuit est équipé d'un débitmètre et d'une vanne thermostatique pour une régulation précise zone par zone.
Les tubes sont généralement en PER-BAO (polyéthylène réticulé avec barrière anti-oxygène) ou en multicouche (PER-alu-PER). Les marques de référence en Belgique sont Uponor, Rehau et Henco.
Les tubes sont généralement en PER-BAO (polyéthylène réticulé avec barrière anti-oxygène) ou en multicouche (PER-alu-PER). Les marques de référence en Belgique sont Uponor, Rehau et Henco.

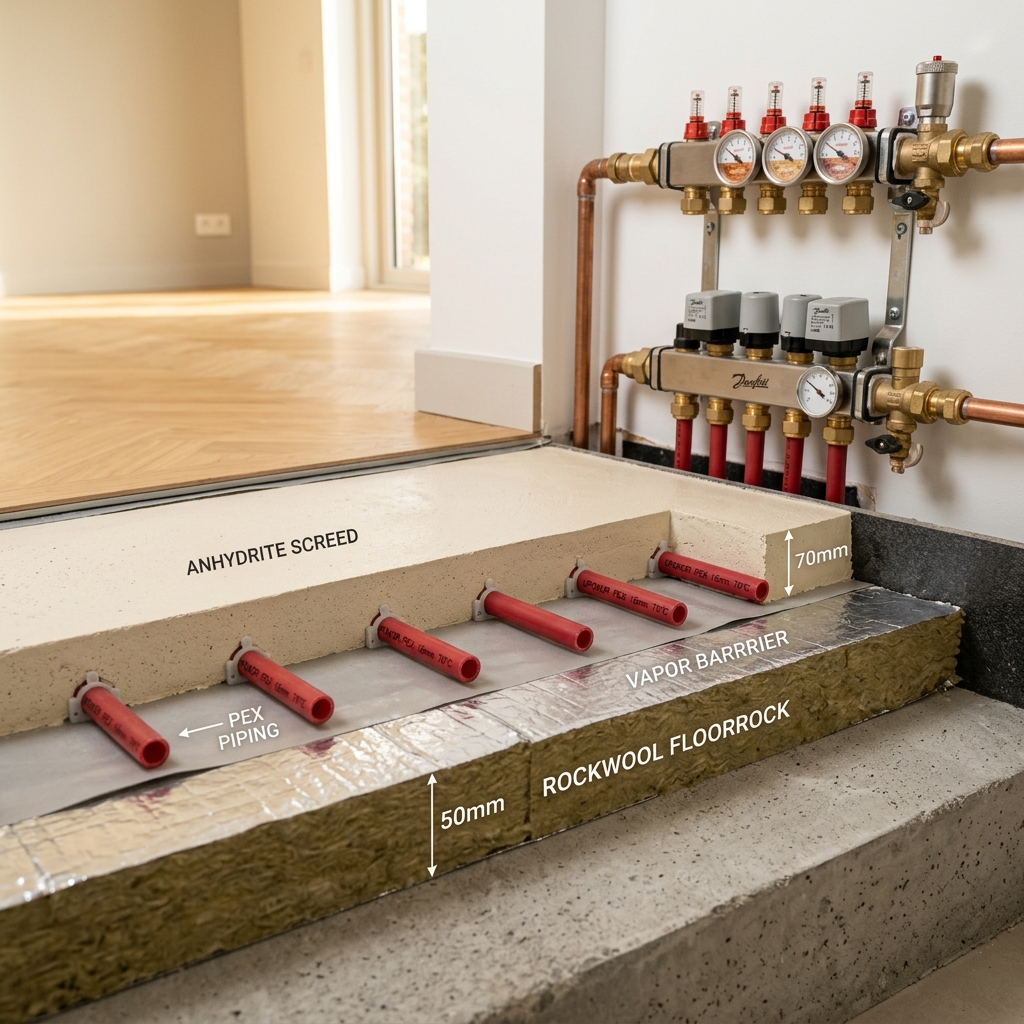

La structure du sol : couche par couche
1. Dalle portante — Le support structurel existant.
2. Isolation — Panneaux XPS ou PUR (ép. 6-10cm, R ≥ 2,5 m²K/W selon la norme NBN EN 1264). Indispensable pour diriger la chaleur vers le haut.
3. Film polyéthylène — Barrière d'humidité.
4. Bandes périphériques — Mousse de dilatation le long des murs (10mm).
5. Tubes PER/multicouche — Posés en spirale (escargot) ou en serpentin, entraxe de 10 à 20cm selon les besoins thermiques.
6. Chape — Anhydrite (recommandée) ou ciment, 5 à 7cm au-dessus des tubes.
7. Revêtement — Carrelage, parquet contrecollé ou vinyle LVT.
2. Isolation — Panneaux XPS ou PUR (ép. 6-10cm, R ≥ 2,5 m²K/W selon la norme NBN EN 1264). Indispensable pour diriger la chaleur vers le haut.
3. Film polyéthylène — Barrière d'humidité.
4. Bandes périphériques — Mousse de dilatation le long des murs (10mm).
5. Tubes PER/multicouche — Posés en spirale (escargot) ou en serpentin, entraxe de 10 à 20cm selon les besoins thermiques.
6. Chape — Anhydrite (recommandée) ou ciment, 5 à 7cm au-dessus des tubes.
7. Revêtement — Carrelage, parquet contrecollé ou vinyle LVT.
Régulation par zone et thermostat
La régulation est le cerveau du système. Chaque zone dispose d'un thermostat d'ambiance qui commande une vanne au collecteur. Les systèmes modernes utilisent des thermostats connectés (WiFi) permettant une programmation horaire et une gestion à distance.
La température de départ de l'eau ne doit jamais dépasser 40°C (idéalement 35°C) pour un confort optimal. La température de surface du sol ne doit pas dépasser 29°C dans les zones de séjour (norme NBN EN 1264).
La température de départ de l'eau ne doit jamais dépasser 40°C (idéalement 35°C) pour un confort optimal. La température de surface du sol ne doit pas dépasser 29°C dans les zones de séjour (norme NBN EN 1264).
❓ Questions fréquentes
Quel entraxe pour les tubes de plancher chauffant ?
L'entraxe standard est de 15cm. Dans les zones de déperdition (devant les baies vitrées), on réduit à 10cm. Dans les pièces moins exigeantes (couloir), on peut aller jusqu'à 20cm.
Quelle température d'eau pour un plancher chauffant ?
35°C est la température de départ idéale, compatible avec une pompe à chaleur. Maximum 40°C. La température de surface du sol ne doit pas dépasser 29°C en zone de séjour.
